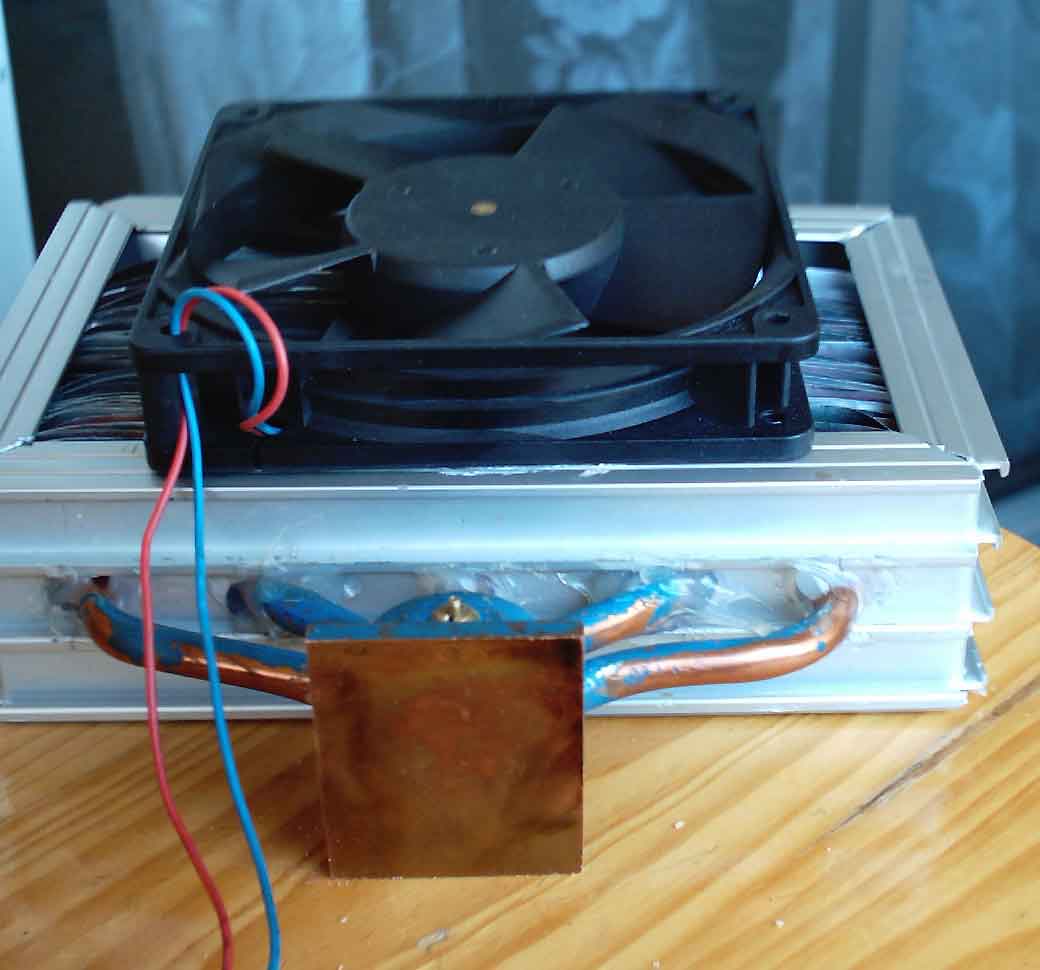

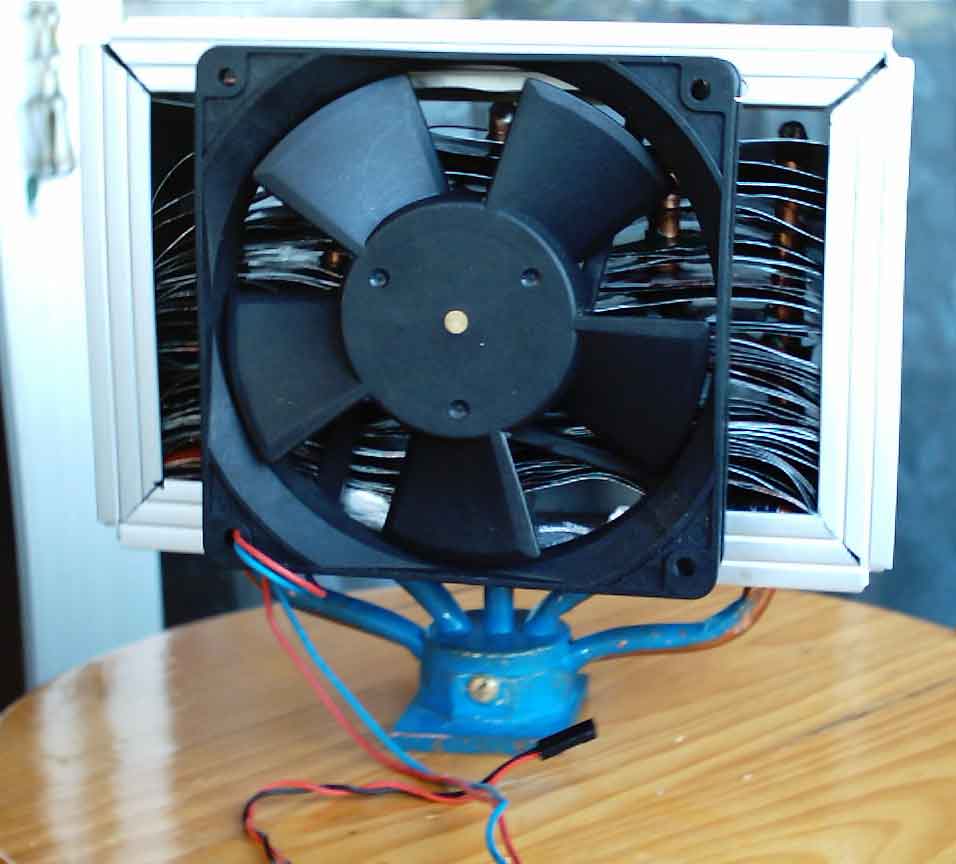

11.06.04г. Опять газовая трубка. Наконец собрал для
тестирования. Пока еще сырой материал, но основа фундаментальная. Трубки
медные, давление выдержат не менее 5атм., зто не вне сомнения, всего их 5,
основание - латунная газовая заглушка с газовым ниппелем и подошвой 5х4,5
см. Газ - бутан от корейского баллона. Далее алюминиевая рамка с набором
пластин и фен 12х12. Вот вкрадце, и все. Тесты пока зелементарные- Сандра.
Температура в покое 36, что выше чем у моей водянки, но учитывая, что
система далека от совершенства, есть поводы для оптимизма. В прожиге темпа
поднялась до 40. Зто много, т.к. температура в комнате около 18. Вот такие
первые впечатления... Буду разбираться с набором пластин, оптимизировать их
расположение для зффективного обдува.

13.04.04г. 21.30. Сегодня, по просьбе трудящихся, решил
провести К7 CPUburn тест. Результаты привожу ниже.
и

Конфигурация процессора Athlon XP 2500+
@ 2400, Vcore-1,65v. Исходная
Т. CPU - 41, через 15 мин
повысилась до 45, так и держалась в течение 1 часа. Т.е. повышение Т. в
процессе теста - 4градуса. В процессе теста решил проверить где есть
"бутылочное горлышко". Снял боковую крышку, включил боковой блоувер. Т.
сразу упала до 43градусов, что видно в конце первого графика. При отключении
Т. вернулась к исходной цифре 45градусов.
13.04.04г. Накануне решил заняться видеокартой на предмет
разгона. Карта Radeon 9500-Pro, которая сама по себе
не предрасположена к разгону, а тут еще не брэнд, а какая-то
Excalibur, да и память нн 3.3нс. Но все равно, надо выжать,

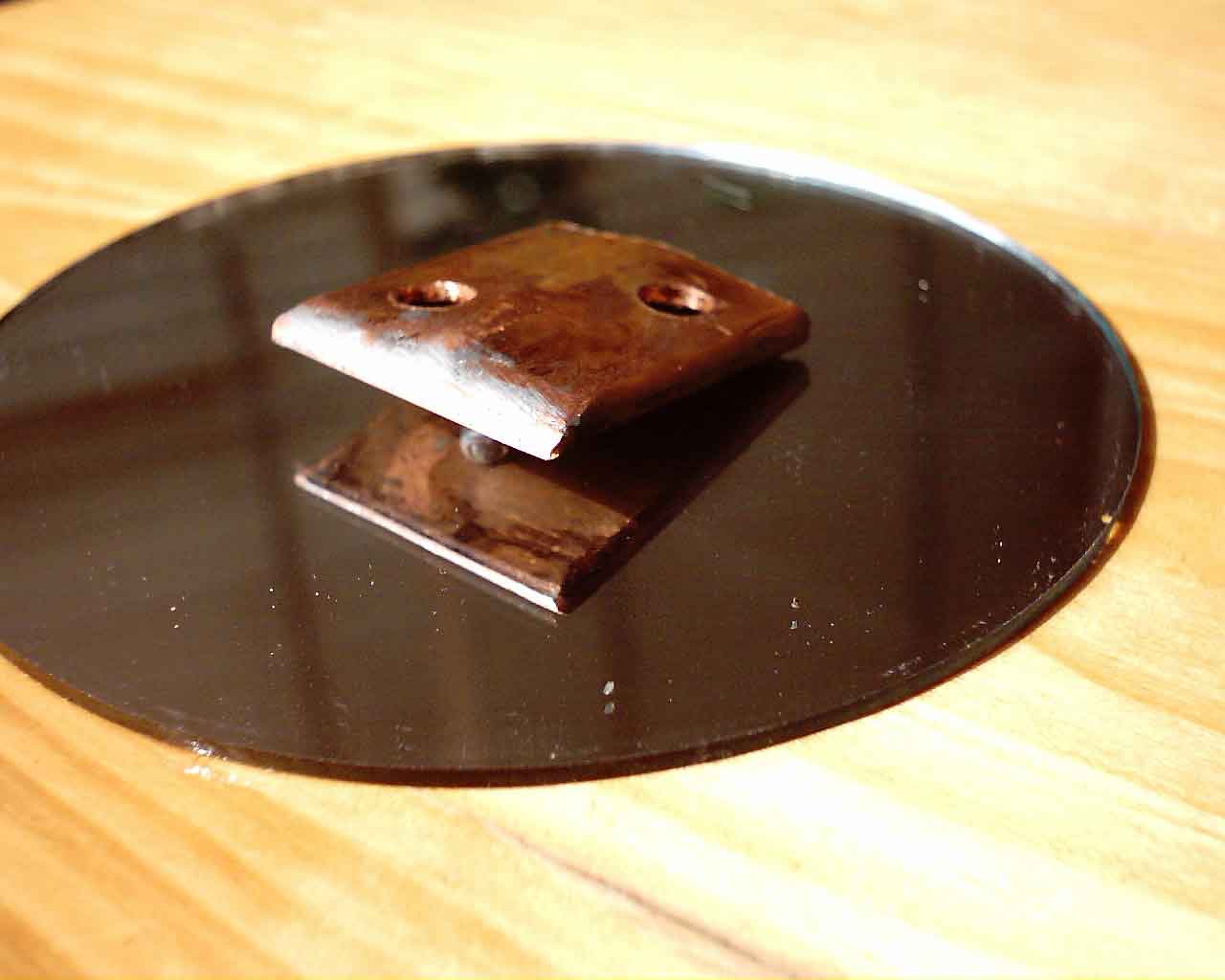

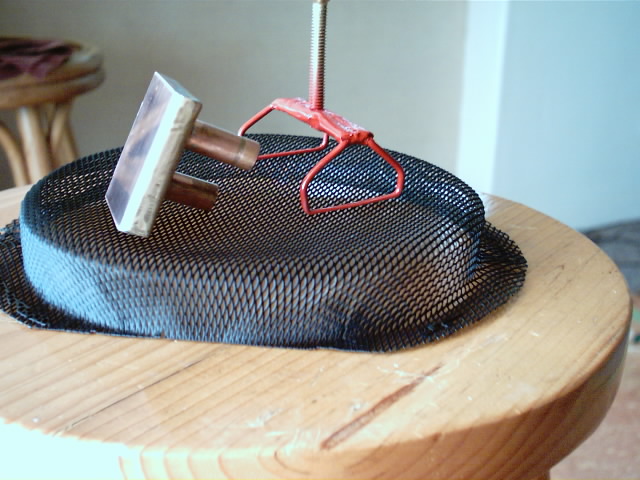

что можно... Под это дело собрал раньше не законченный mini-блок.

Так он выглядит после окончания вместе со штуцерами.

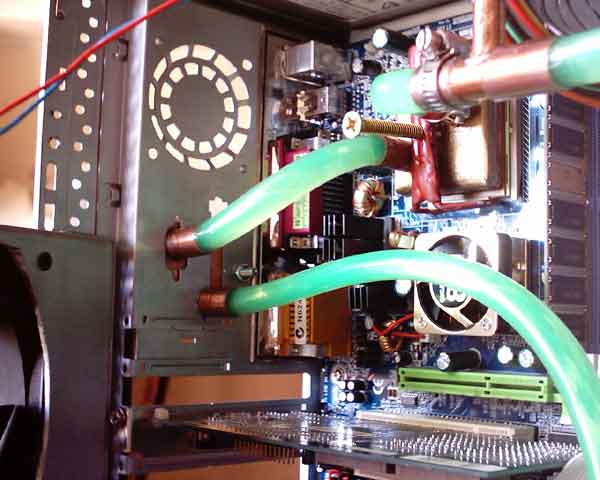

Подключил параллельно процессорному вотерблоку. Были большие сомнения,
потечет ли вода по коллектору с таким маленьким диаметром. Но надо испытать
все. Рискнул. Система заработала. температурного датчика, как известно на
камне видеокарты нет, тестировал на ощупь. Разницы в температуре не заметил.
Решил гнать. Результаты не обнадеживающие. 340/300. Свалил все на невиновный

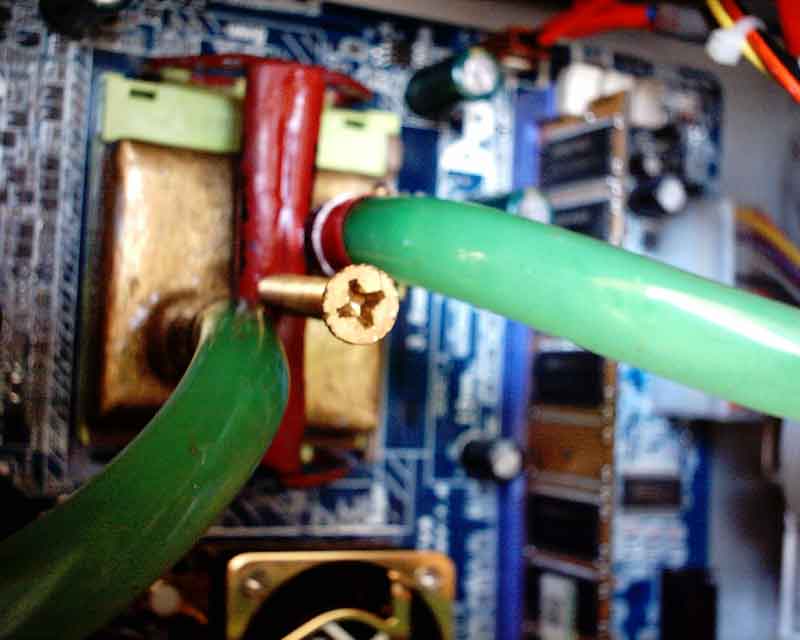

вотерблок. Стал переделывать. Сделал такой.

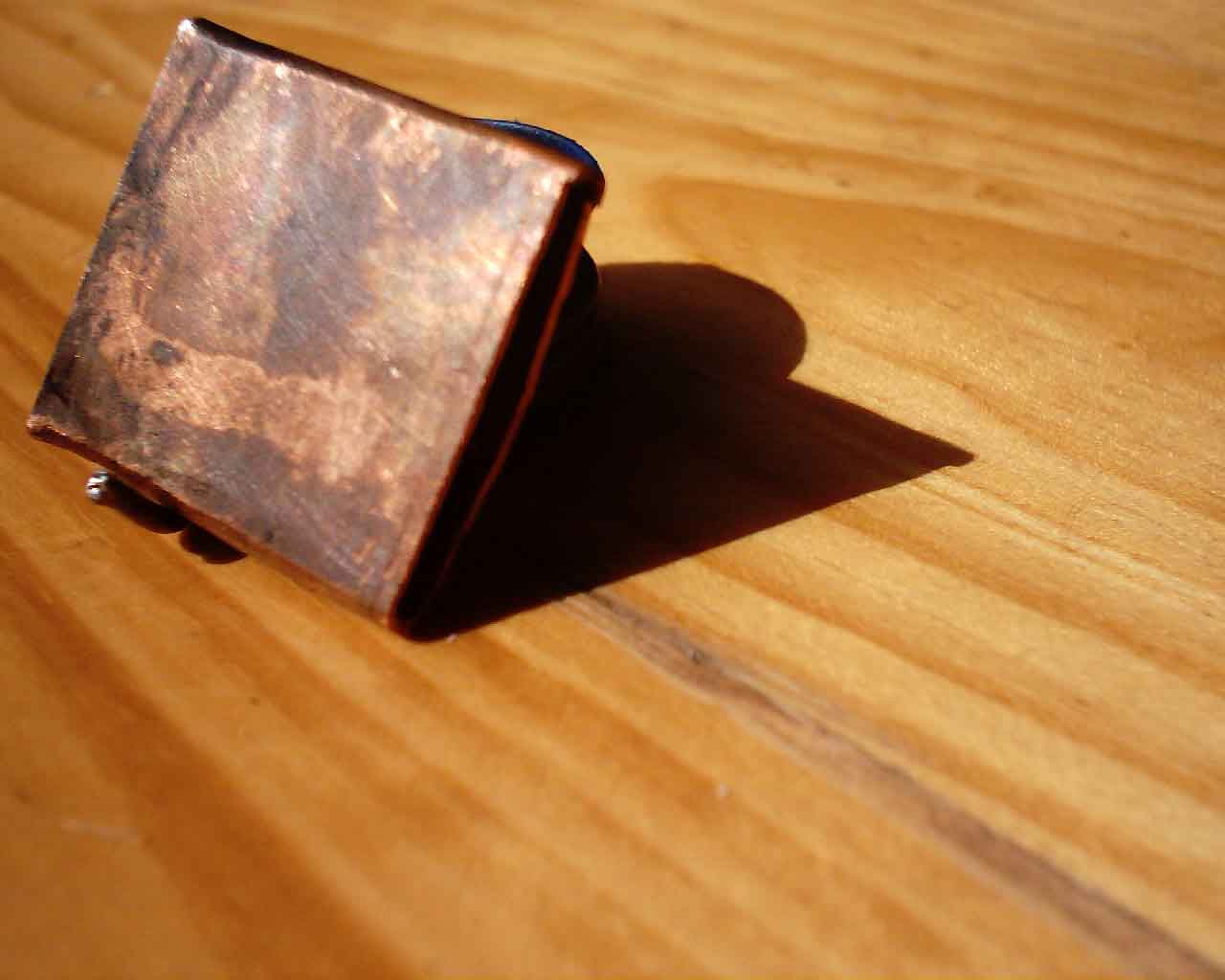

Соединение последовательное, после процессорного вб. Подошва - 40х30х6 мм из
высоковольтной шины (валялся кусочек). Плоская изнутри и снаружи. Погнал.
Результаты те же. Понял, что дело не в конструкции а неправильном "гоне".
Пошел на форум, почитал, разогнал побольше, 400/275. Через час игр
появлялись артефакты. Вернулся к 375/275. Такова селяви. Карта не гонючая.

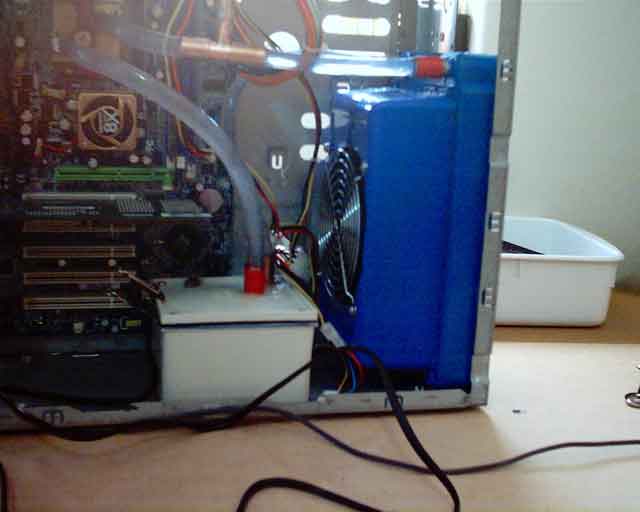

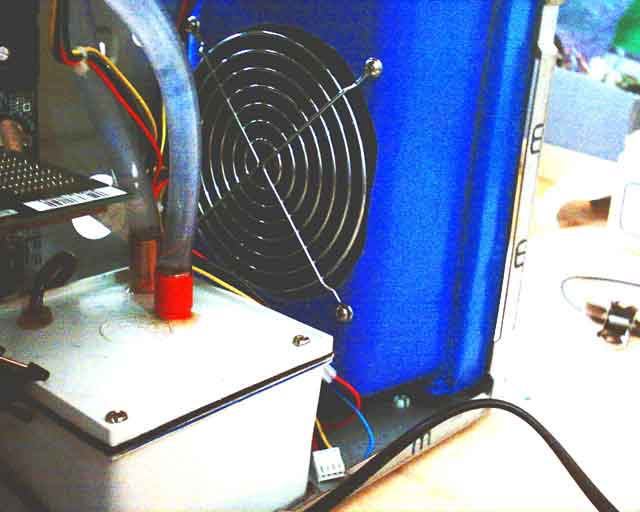

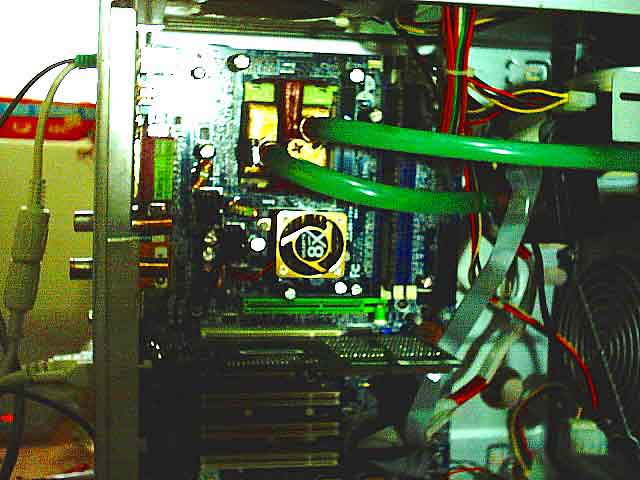

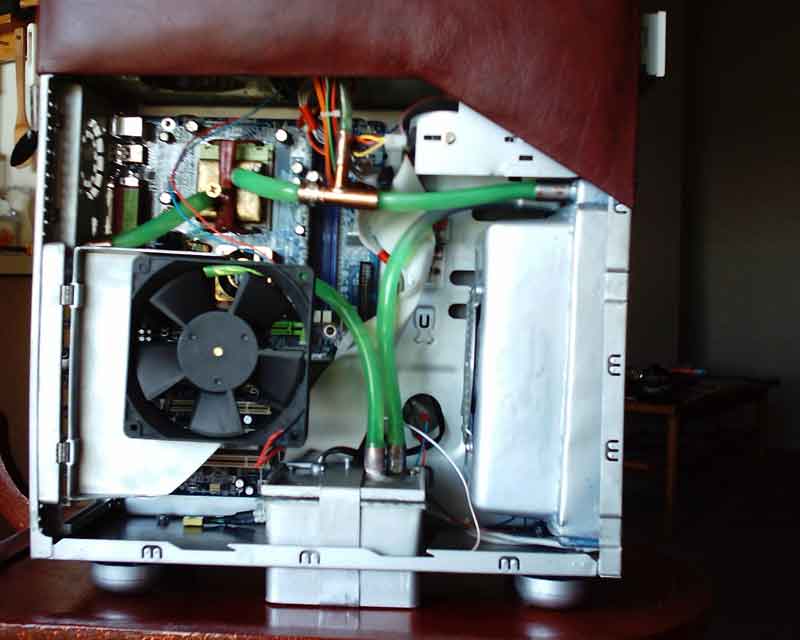

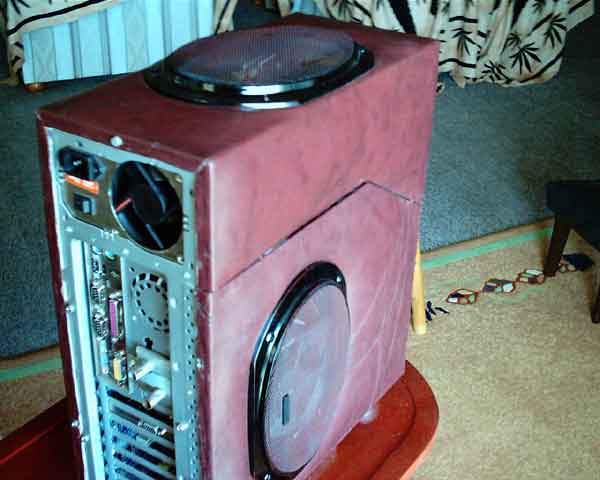

Ну и в заключение, как выглядит мой комп после всех модификаций и модингов.
Больше ничего менять не буду, все работает стабильно Т. в
Probe и МВМ5 (процессорный диод) 41, +/- 1градус.
Надо заниматься ТТ. Там больше интересу...

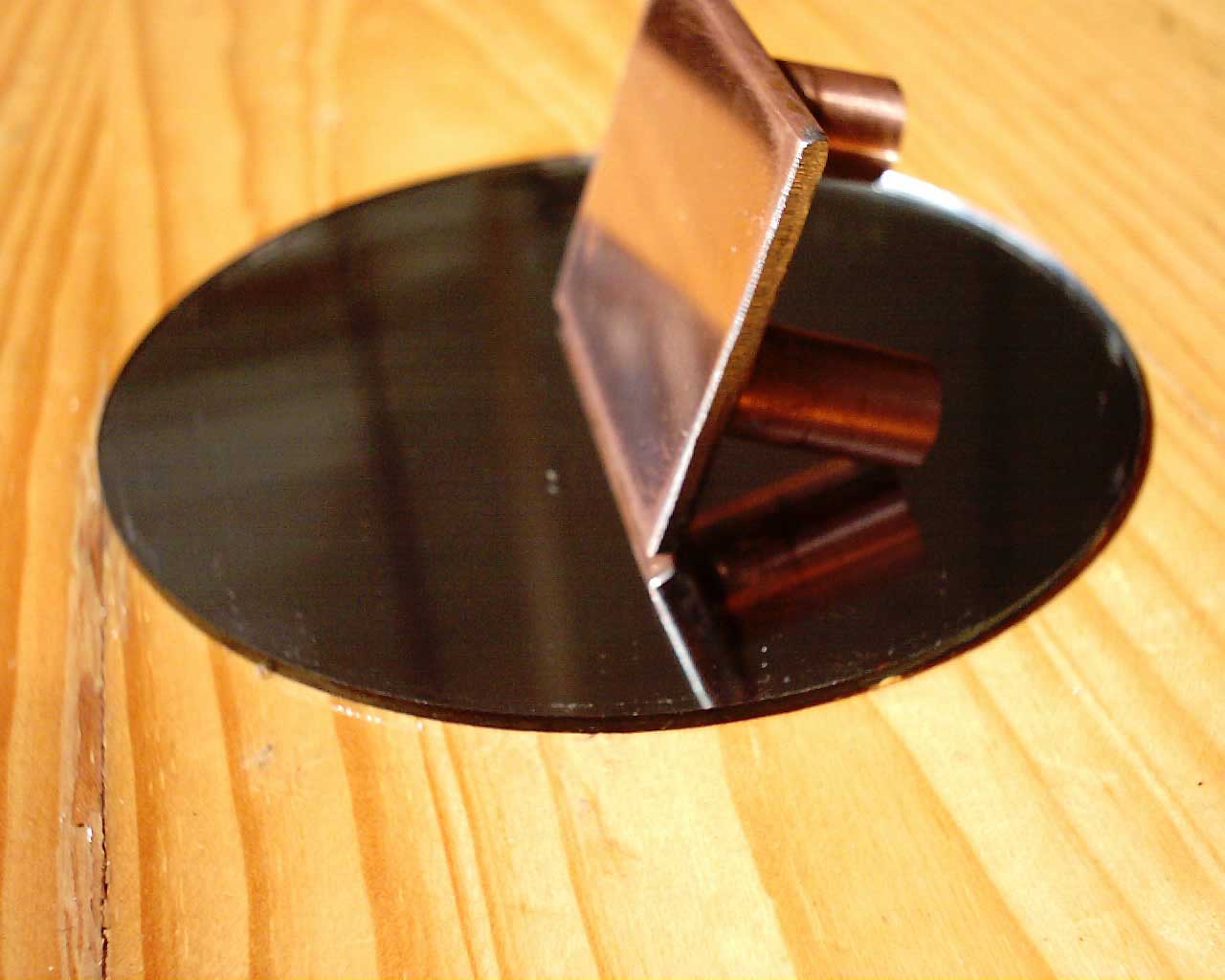

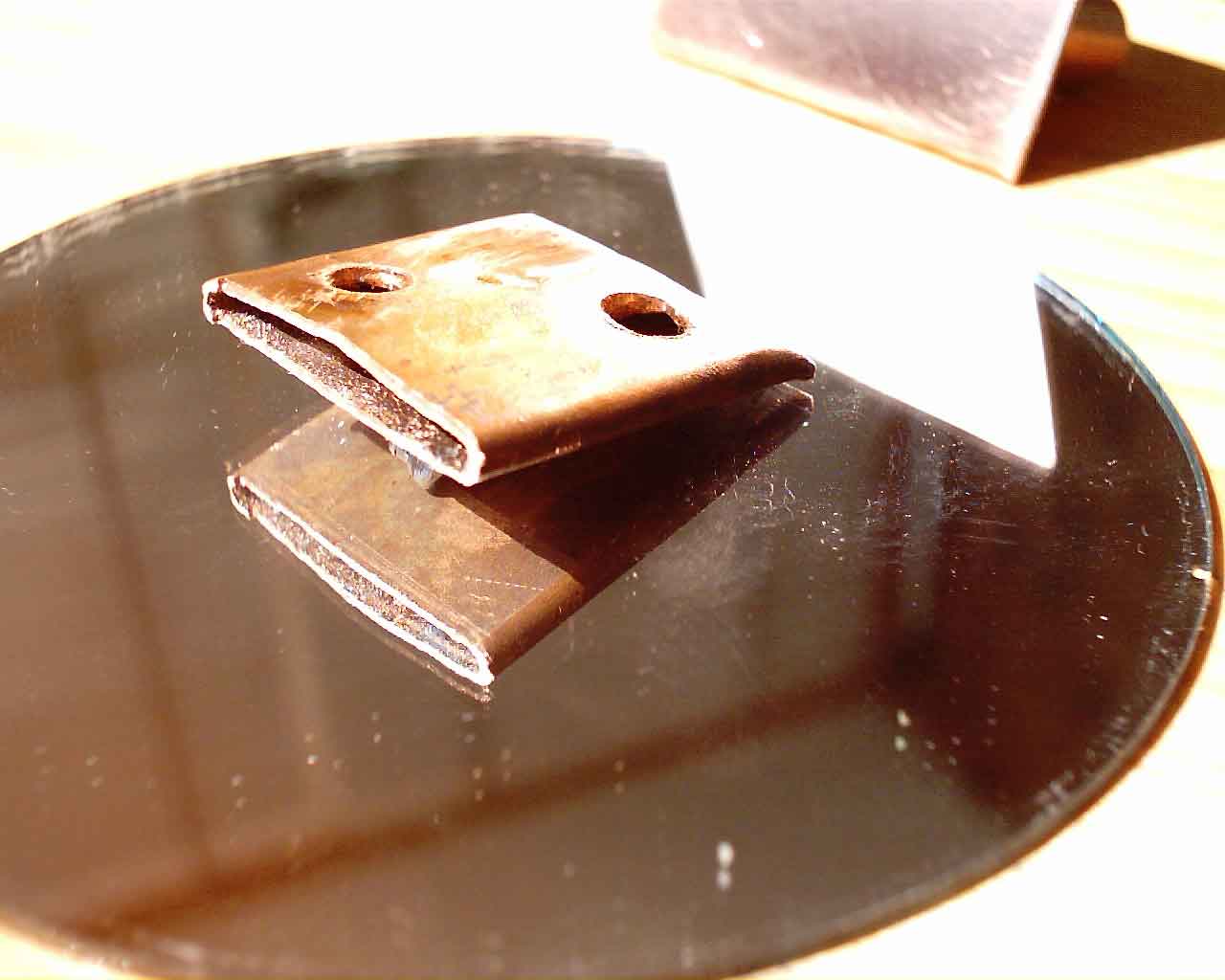

И в заключении, в связи с появившимся на форуме новыми
сомнениями выкладываю фото медной подошвы используемой мной в процессорном
блоке. Этот экземпляр используется мной для стендовых испытаний, последний
раз в ТТ (описано ниже). Совершенно аналогичный 1 к одному, использован в
основном вб, тесты которого я приводил ранее. Никаких канавок, бороздок,
выемок и т.д., совершенно гладкая поверхность, как с наруже так и изнутри.
Здесь видны остатки олова от ТТ. Кстати, качество полировки процессорной
поверхности оставляет желать лучшего, что не сказывается на качестве тестов.

5.04. 04г.(вечер) Перед тем как демонтировать систему,
решил, напоследок, еще раз протестировать, меняя положения трубок, изменив
положение с вертикального на горизонтальное, чтобы одна трубка была
выходящей (верхняя, горячая), а другая входящая, нижняя, от радиатора,
холодная. Взял подешевле пасту, чтобы драгоценную свою КПТ-8 не тратить на
умирающего. Поставил блок на проц, закрепил, включил. Жду, когда темпа

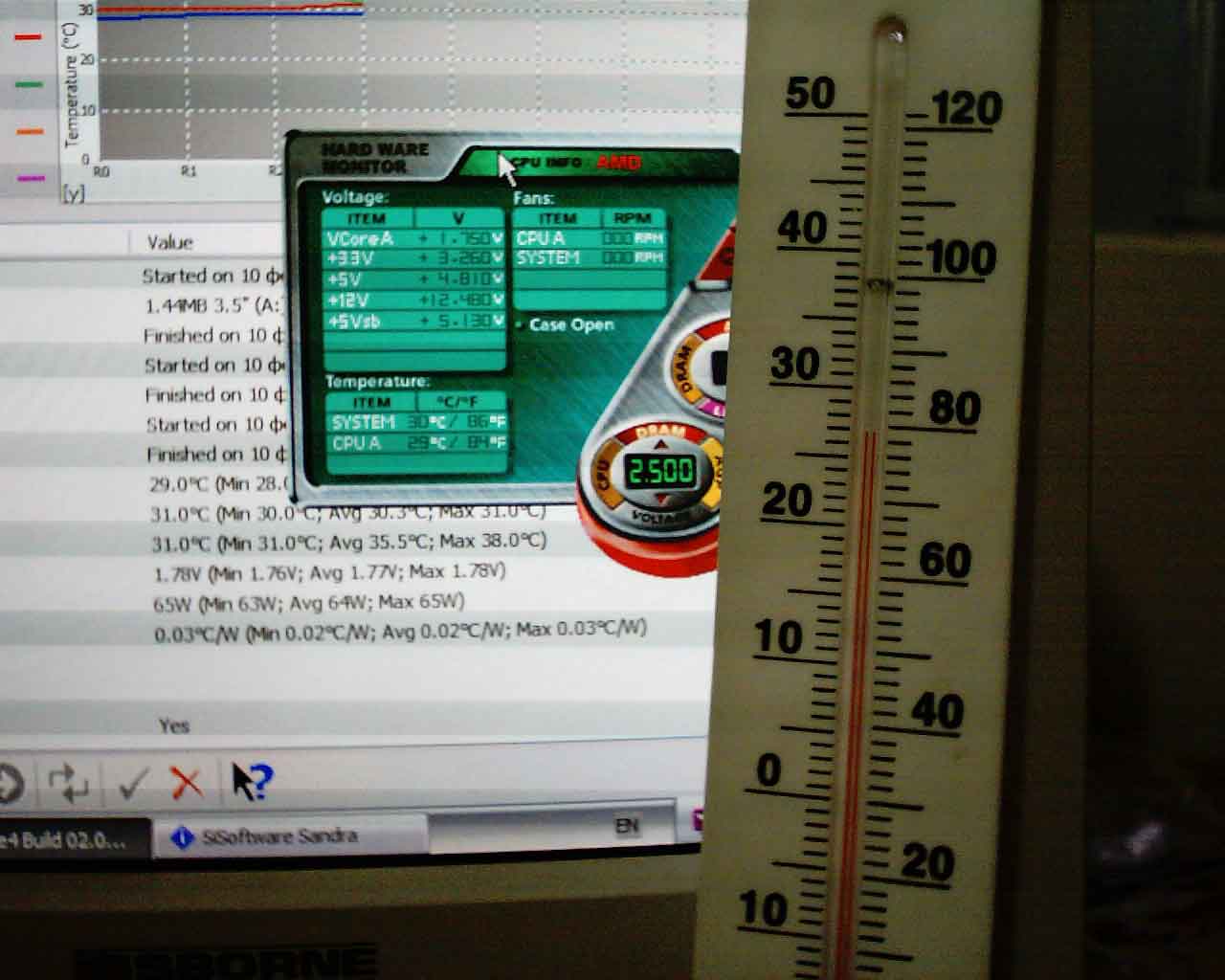

повысится до максимальной. А она подошла к цифре 32, 33 и стоп. Полчаса
стояла на месте. Тут я понял, что плохие результаты предыдущего тестирования
были связаны с плохим прижатием пластины к камню!!! А я еще других
предупреждал. Прижимайте хорошо вотерблоки!!!. И сам попался. Ну тут я решил
и обдув улучшить. Он, вентилятор, у меня весит на "соплях", воздух

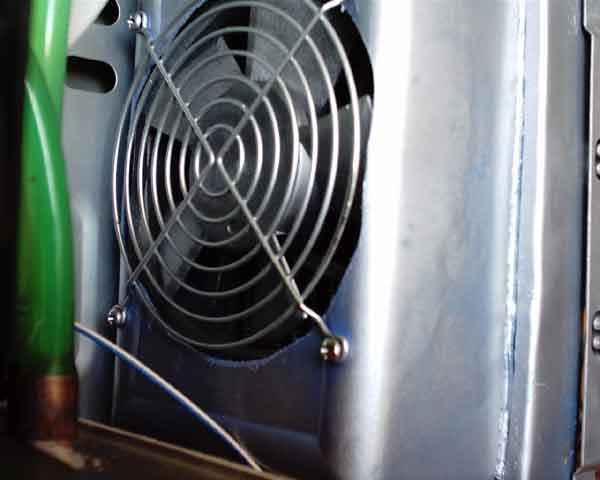

неизвестно куда гонит. Поставил второй. Температура сразу упала до 30. И это
на материнской плате при 29! Т.е. разница в 1 (один)
градус. Подождал полчаса - стабильно. Значит, может бутан хорошо отводить
тепло! И это при том, что внутренняя камера "газоблока" у меня
1,5х1.5см.(использовал латунную заглушку для трубы, а "камера", это выемка
под квадратный ключ). Вот такие пироги. Из-за своей глупости чуть идею не
похерил... Теперь буду переделывать все но с сознанием того, что эксперимент
удался на все сто...
5.04.04г.(утро) Систему решил демонтировать. Во -первых, она
выполнила поставленные перед ней задачи. В таком варианте, котором она
существует, для эксплуатации, по моим требованиям она не пригодна, (да
и создавалась она как стендовая модель). А) Проигрывает водянке (моего
образца) по температурным параметрам порядка 5 градусов. Б) Большие
габариты. В) Недостаточная надежность пайки для постоянной эксплуатации.
На основании этого эксперимента, не смотря на то, что я не
выполнил программу максимум, мне удалось ответить на ряд вопросов, которые
я перед собой ставил и накопить опыт общения с
"Газовой трубкой".
1. Использование эффекта газовой конвенции в системе
охлаждения процессора задача вполне разрешимая в домашних условиях.
2. Использование автомобильного отопительного радиатора
способно выдержать давление газа при условии соблюдения достаточного
принудительного охлаждения.
3. Метод пайки даже обычным оловянным припоем отвечает
минимальным требованиям при выполнении соответствующих подготовительных
условий и предосторожностей.
4.04.04г. Залил новый газ, теперь уже побольше, хотя
половина балончика вытекло наружу. Поставил 12см вентель. Датчик в
BIOS (до сих пор не могу разобраться какой из них
подпроцессорный...) показал максимальную температуру 37 градусов в течение
часа. Уже лучше, но все равно многовато. Если не удастся понизить градусов
на 5, то смысл системы теряется. Водянка показывает лучшие результаты.

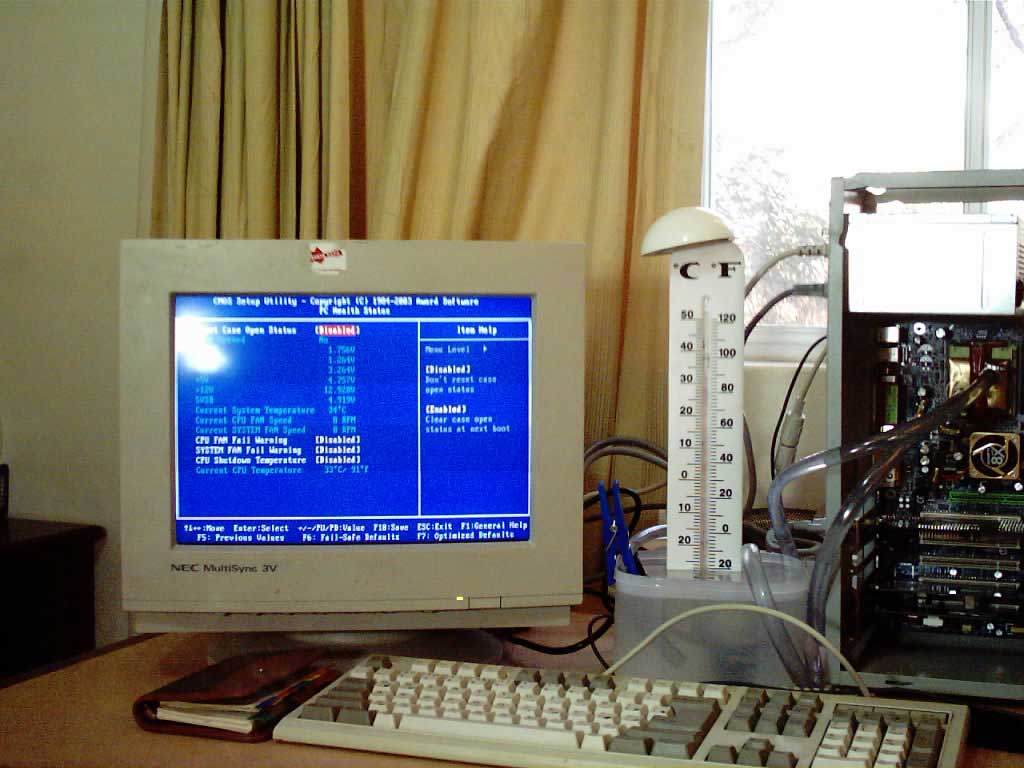

4.04.04г. Водрузил свою "г.т." на процессор. Включил и сразу
в BIOS. Наблюдаю. Температура поднялась до 34 и
остановилась. Обнадеживающе и впечатляюще. Успокоился. Минут через 5
смотрю-36, потом 37, 40. Настроение стало падать в обратной пропорции с
температурой. Доползла до 50. Потрогал крышку радиатора - горячая. Т.е. весь
блок горячий. Немного обнадежило. Пошел, приволок настольный вентилятор,
включил на расстоянии около 1метра (ближе не позволяли конструкции и
спешка). Температура сразу стала падать. Уже хорошо. Через несколько минут
упала до 44, на этом и остановилась. Уже не плохо. Значит эффект газовой
конвенции в данном случае работает.
Теперь о проблемах. Одна из основных- была проблема закачать газ в
систему. Есть ниппель от газового "карандаша", латунный, резьбовой, но нигде
не мог найти метчика - шаг резьбы малый при 4мм диаметра. Пол -дня
слонялся по барахолке, ничего подходящего не нашел. Решил пойти по другому
пути. Впаял капилляр от холодильника. Пока заправлял, весь палец "обжег",
т.е. отморозил- большая часть бутана вышла наружу. Пока пережимал ниппель -
еще вышла часть газа. Да и капилляр имеет очень маленький просвет (кто
разбирал -знает). Но, как бы то ни было, часть газа все таки попала в
систему и обеспечила эффект. Газ внутри не плещется, но когда ставил на
горячую конфорку, то показалось, что в процессорной части системы что-то
булькает. Скорей всего - показалось. Наверное все таки сжиженного газа там
нет, только газообразный.
Думаю, основное - мало газа в системе. Пока не знаю, или
буду перепаивать капилляр, или все таки искать метчик. Загвоздка пока в
этом.
3.04.04г. Ну, вот, кажется и собрал свою первую "газовую
трубку". Правда, если говорить точно, "г.т." ее не назовешь. Технология
нарушена. Опять пошел вопреки всем канонам теплотехники. Скорей это "газоконвертерный
радиаторный блок". Что-то подобное. Секреты пока выдавать не буду. Этот
экземпляр стендовый, а посему громоздкий. Главное - работает ли на практике
задуманный эффект охлаждения процессора. На камень пока не ставил, минут 5
держал процессорную сторону над газовой зажигалкой, осталась еле теплой. Газ
кончился. Поставил на электроплитку, держал тоже около 5мин, до полного
нагрева. Щупал верхнюю поверхность радиатора, ждал пока нагреется. А она
становилась все прохладней. Может показалось. Во всяком случае и
процессорная часть блока осталась еле теплой и радиаторная - холодной.
Конечно, это все предварительные сведения от нетерпежа (слишком уж долго шел
к этому, перебрал много вариантов, в каждом были свои минусы). Как бы то ни
было а эффект газоконвенции фунциклирует. Как обычно - фото и как обычно -
ночью.

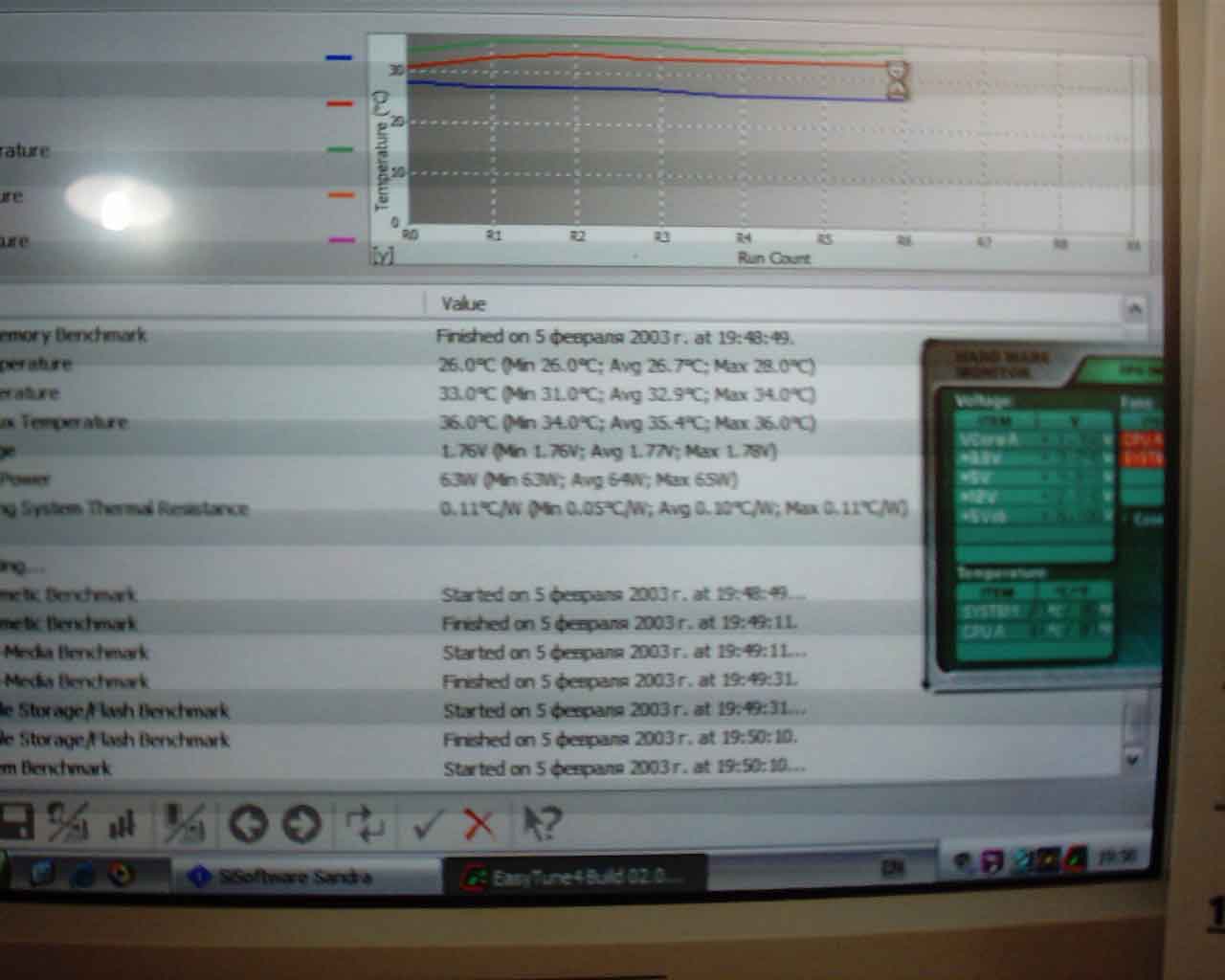

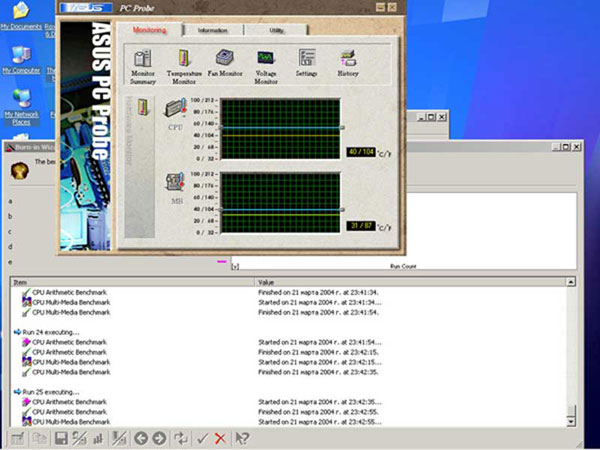

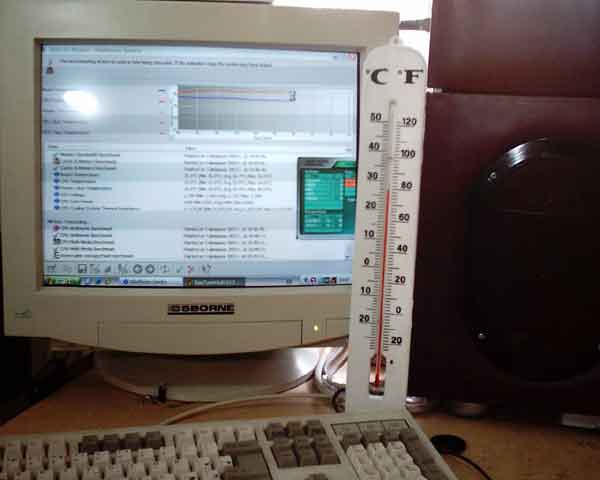

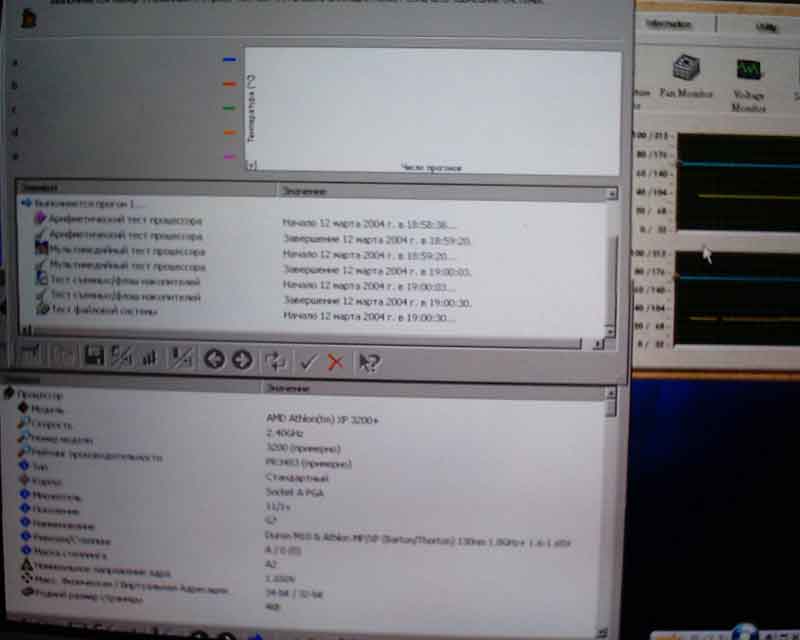

21. 03. 04г. Полностью закончил всякие мелкие недоделки, в
основном в оформлении. Напоследок еще раз решил повторить Burn-in
Wizard при максимальном устойчивом разгоне- 2400Ghz по шине с поднятием напряжения 1,75v.
Оставляем только benchmarks, 30 прожегов на High Priority 100% загрузке CPU.
Температура на CPU в PC Probe
с 37 поднялась до 39-40градусов, так и держалась на протяжении всего теста.
Т - материнской платы - 31. Т - в помещении 27. Будем подсчитывать карабасов...

18. 03. 04г. Установки, тестирования, наведение порядка
внутри корпуса- вроде все позади. Наружное оформление тоже закончил.
Усовершенствования, наверное, будут.

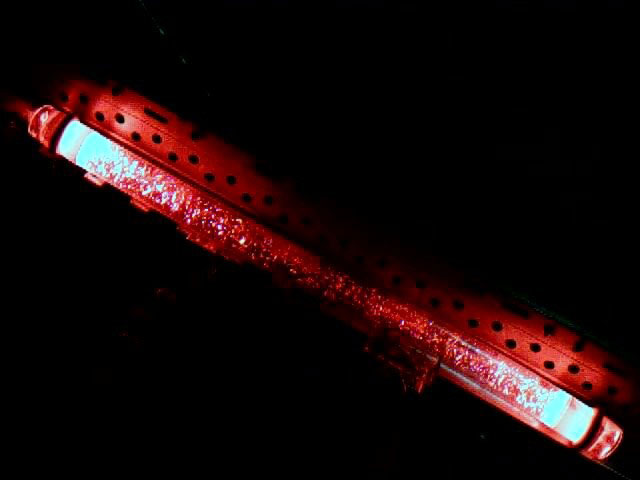

Сейчас разговор о другом. Освещение. Коль уж стиль
оформления корпуса я выбрал таковым ( Black
Castle)- бордового цвета дутая кожа, решетчатые
отверстия черного цвета с черной окантовкой, черного цвета передняя панель с
лаковым покрытием, зубцами снизу, как опускающиеся ворота башни замка,
сверху лаконичная почти незаметная дверка- то освещение внутри и
изнутри предпочел соответствующим. Темно - рубинового цвета.

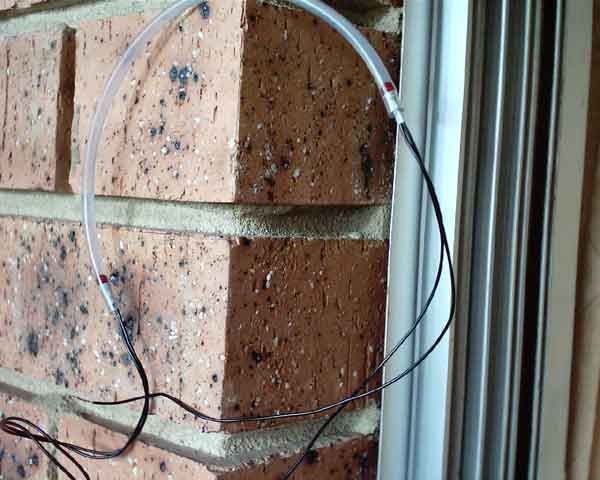

Для исполнения этой задачи я приобрел 2 фотодиода рубинового цвета
Super Bright Round LED Lamp 10 mm в диаметре, 6000mcd
яркости. Второе - прозрачная акриловая трубка, что
осталось от водяной системы и третье- гель для волос. Все это удовольствие
обошлось мне в несколько бакинских комиссаров. Гель взбил
при помощи электродрели и изогнутой проволоки. Получилась масса наполненная
сплошь мелкими пузырьками. При помощи обычного рота, в который вкладывают
вкусные и не всегда вещи, засосал эту массу в трубку длинной 25см. и
диаметром 11мм. Оба конца трубки заткнул как заглушками
светодиодами. Вошли плотно и герметично. К тому же гель очень хороший
изолятор. изогнул стальную проволоку по длине трубки с
кольцами на концах. Этими кольцами дополнительно обжал диоды снаружи трубки.
Торцы обтянул туго красной изолентой. Ф-диоды соединил
последовательно с резистором на 220 ом. Подключил к 12V
выходу на материнской плате. Вот и все. Все
засветилось сразу. Освещает мягким темно рубиновым цветом
все внутренности компа.
Не навязчиво. Загадочно пробивается через решетки отверстий. Яркость
свечения вполне приличная по всей длине трубки. Пузырьки играют рубиновым
светом. В общем, я доволен. Конечно, цифровая камера в силу автоматической
выдержки не может передать всю красоту свечения. Но, что уж получилось...

2. 03. 04г. Не далее как третьего дня моей
"мамочке", т.е. материнской плате был нанесен сокрушительный удар. Нет, не
утюгом, не высоким напряжением. Оскорблением. Да, ее обвинили во...
вранье. Мягко так. Но безапелляционно. И бездоказательно. Т.е. не может
быть, потому что быть не может...
Удар этот, естественно, рикошетом отозвался
на моей водяной системе и уже двойным рикошетом по моей, но не системе, а
репутации. Так, замаскировано. Ты, мол, мог и не знать, просто тебя
подвели...
Нужно было что-то делать, предпринимать.
Оправдываться? Доказывать? Не годилось.
Пришлось, да и все равно к этому шло,
форсировать события.
Итак, на сегодняшний день мы имеем следующую
конфигурацию:
1. CPU. AMD 2500+ Bartron
2. Motherboard. Asus A7n8x-Delux
3. DDR Kingston 512meg, 3200
4. Rodeon 8500-Pro
5. Barracuda 40G
6. CD-R Liteonit 52x32x52
6 Power supply QPC Super Quiet 420w
7. Windows XP Pro+Sp1.
8. Уже описанная, без изменений система
водяного охлаждения.
Что мы имеем при загрузке. BIOS (CPU
те же 32-33. motherboard - 28).
Далее Windows XP. PC Probe (CPU- 34,
moterboard-30).
Идем дальше. Инсталируем Сандру. И сразу же
перегружаемся на оверклокинг. 3200+, проходим без
тестов, далее 2300Ghz, идем на 2400Ghz с поднятием напряжения 1,7в. На
этом остановимся, пока. Имеем - в PC Probe 37градусников на CPU и 30 на
motherboard.
Идем в Мастер Стресс-тест. 10 прожегов на
High Priority 100% загрузке CPU. Sandra жжет, но график выдавать не хочет. Оставляем включенным PC
Probe. Фиксируем температуру. На CPU 39, motherboard
30. Температура поднялась на 2 (Два) градуса. И так же строго прямая линия в течение
пяти повторов. На большее терпения не хватило. На сегодня хватит. Чипсет
без дополнительных радиаторов, а частота на камне
стандартно-потолочная. Надо поберечь "маму", она и так достойно себя вела.
Реабилитировала свою старшую подругу и достойно ответила на
обвинения...

10. 03. 04г. Связи с переделкой погружной
помпы в наружную напросилась идея и других преобразований системы.
Во-первых, решил убедиться, поддаются ли переделке другие модели помп.
Превратил вторую свою "мощную" помпу в 6w в
наружную. Нужно было протестировать, так она и осталась в системе. Не поверите, но посте того как выбросил
расширительный бочек, комьютер преобразился! Осталось всего 2 шланга по 30
см. идущих строго горизонтально к радиаторному блоку. И там, в глубине
почти не заметна помпочка. На шланге. Висит. И глаза не мозолит. И никому
жить не мешает... Внутренности компьютера опустели. Вот такВот только
ночью все время приходится фотать...
Далее, как положено сделал прожег в Сандре. Результаты
превзошли все ожидания! При комнатной температуре в 26градусов-
температура материнской платы 29, а CPU- 30!. Фантастика. Кривая материнки и CPU идут
вплотную!
И в Easy Tuner
Теперь прочь эмоции и спокойно попытаемся
проанализировать ситуацию. Во-первых, укоротился цикл, кругооборот. Всего два шланга
по 30 см. Во-вторых, направление потока строго горизонтально (так
получилось). В третьих - идеальная, без преувеличения, конструкция
вотерблока. И последнее, возрасла почти в три раза мощность помпы. 8. 03.04г. Решил избавиться от

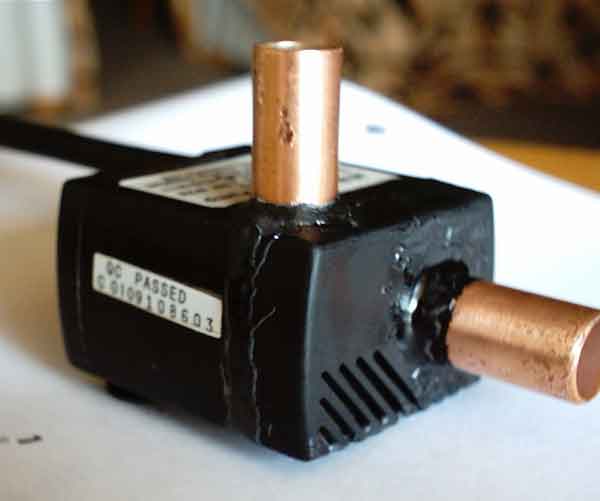

расширительного бочка. Для этого пришлось переделывать погружную помпу в
наружную. Снял боковую крышку, вынул круговой регулятор потока воды-
образовалось круглое отверстие- как раз по центру оси крыльчатки. По
внутреннему размеру крышечки вырезал пластинку тонкой латуни, просверлил
отверстие для штуцера. Вставил штуцер, пропаял. Пластинку изнутри
промазал "холодной сваркой", промазал швы, поставил все на место.
Протестировал. Все работает. Поток воды прежний. Помпа не греется. Решил ставить помпу между радиатором и
вотерблоком. Радиатор развернуть штуцерами вниз- использовать его как
расширительный бочек.  6. 03. 04г. Ввиду
возникших сомнений в достоверности результатов теста Burn-in Wizard,
решил повторить и задокументировать. Вот новые результаты: 1. Температура воздуха в помещении
27градусов. 2. Температура материнской платы в Сандре
-мин - 26 , avg-26.7, max -28 3. Температура материнской платы в Easy Tuner- 27 4. ТемператураCPU в
Сандре - 33 (min - 31, avg 32.9, max - 34) 5. ТемператураCPU в
Easy Tuner- 32 6. Ну и блока питания - 36 (34-35-36) Количество прожегов 10, также High Run Priority. на протяжении
всего теста температура не менялась, что видно по кривой графика.
Показания температур в BIOS соответствуют Easy Tuner.
Корпус был закрыт. Вот вроде и все. Погода пасмурная, освещение плохое,
с'емка велась напротив окна, поэтому качество не фонтан.
5. 03. 04г. Закончил монтаж системы. Еще раз прогнал
по тестам в Сандре 2004. Больше всего интересовало- как выдержит моя
водянка с помпой в 2,5 w максимальную нагрузку
на процессор (атлон 2000+ Palomino, не
разогнанный. Делал попытки разблокировать множитель- не удачно, уже при
водяном охлаждении запустить шину на 166- спалил два блока питания.). Тест
Burn-in Wizard в
High Run Priority гонял в течении 4х часов.
Температура в БИОСе исходная – CPU -32,
материнки- 27. В течение 4х часов температура ни материнки (корпус был
открыт), ни CPU не изменилась ни на градус ( по
данным ТемператураCPU, хотя на графике
Burn-in Wizard показывал некоторое повышение кривой до 33-34). Здесь хочу заметить, что в качестве циркулирующей
жидкости использовал разведенный вдвое летний тосол. При использовании
тосола температура CPU была выше чем материнки на
5 градусов. При использовании воды температура материнки и
CPU была всегда или одинаковая или отличалась на 1
градус. Все условия тестирования были идентичные – длинна шлангов, степень
прижатия вотерблока к процессору и т.д. Повторяюсь, что от идеи использования смеси воды со
спиртом (~20%) я отказался, в силу того, что через определенное время
отказывались стартовать помпы в 2,5 и 6 w. Считаю,
что спирт обезжиривает пластиковый вкладыш помпы, что повышает силу трения и
делал старт помпы не возможным. На мощных помпах это, видимо, не заметно. Таким образом на основании проведенных испытаний могу с
уверенностью сделать следующие выводы: - Для использования в созданной мною системе
охлаждения вполне достаточно помпы в 2,5 w.
Применение помп в несколько раз превосходящих по мощности считаю не
оправданным.
- Оптимальной жидкостью для охлаждения считаю воду
ввиду ее лучшей теплоемкости. Применение тосола в смеси с водой (для
уменьшения силы трения подшипника помпы) приводит к ухудшению теплоемкости
и как результат- повышению температуры CPU, хоть
и не значительной.
- Идеальным вотерблоком считаю вотерблок с гладкой
внутренней поверхностью, шириной просвета в 5мм и высотою в 2 мм без
всяких канавок, углублений, возвышений, изменений направления потока от
штуцера к штуцеру и т.д., при достаточно массивной медной подошве блока.
Такая конструкция вотерблока создает достаточные условия для 100% передачи
тепла от процессора к воде и оптимальные условия для работы помпы.

Внешний вид. Переделанный АТ бокс. Обтянул
кожей (натуральной).

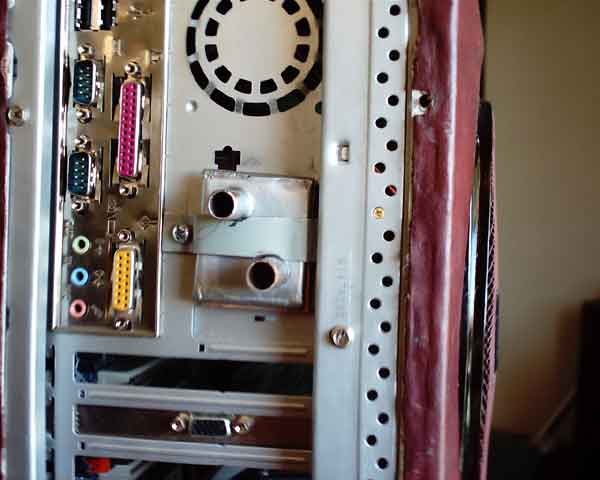

Теплообменник второго контура.
Внутренности. Вентилятор на с'емных
шарнирах. Отодвигается в сторону, не мешает доступу. При необходимости
снимается вместе с шарнирами.

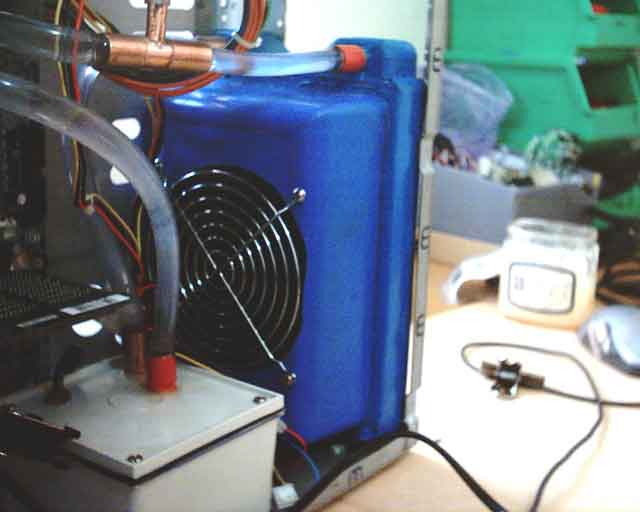

Радиаторный блок. Использована "печка" от
Toyota Lexen.в блоке с 12 см вентилятором на
выдув, соединенным последовательно с боковым вентилятором на вдув.
Идеальный вотерблок. 5 февраля 2004. Вчера собрал, установил и протестировал
систему на работоспособность и герметичность. Вроде бы все работает.
Температура в биосе, как и в комнате - 28 по Цельсию. Оставил включеной на
сутки. Уровень воды остался прежним. Подтеков нигде нет. Воду заливал из
фильтра. За дистиллированной лень было бежать, да и нетерпежь... Ну, скажу
я вам, сделать вотерблок, это мелочь по сравнению со всем другим. Особенно
заняла много времени и особенно нервом установка. Все не совпадает, все
перегибается по законуподлости...К середине
дня был выжат, как лимон, ничего было уже не нужно, смотреть на комп не
мог. Но вот проспался- и снова мир стал мил. С утра первым делом побежал к
компу, как он там.
Общий вид системы.
А это подетально. Вариант largе
Вотерблок в натуре. Обратите внимание на зажимы. На
изготовление этого зажимаушло не более
30мин.
Две
проволочные петли , алюминиевая трубка, с эксцентричным отверстием
совпадающим с квадратной гайкой. Все это запрессовано воедино и покрашено.
Крепление на все три зубца с каждойстороны.

Вотерблок. Основание - медная пластина 45х50х5мм.
Сверху крышка с ограничительными ребрами с боков на высоту 2мм внутреннего
пространства. Рамкой проложена медная проволока с лабиринтом 1мм в
диаметре (считаю лишним, как и зазор в 2 мм большим, лучше 1мм, но с
ограничителем по высоте не менее).
На тестировании: на мониторе:
33градуса
различимо на мониторе, на термометре не очень. Если не увидели, поверьте
на слово. В комнате
температура 28градусов (извините, лето). За час
работы Паломино 2000+в биосе температура
повысилась с 28 до 39, т.е. на 11градусов (без радиатора). Количество
циркулирующей воды 1,8 литра. Помпа 2,5ватта.
Внутренний диаметр штуцеров 9мм. Внутренний диаметр выходного отверстия
помпы около 7мм, т.е. "бутылочное горлышко" именно здесь.
Вариант middle Предназначался первоначально для второго контура кулера
Пельтье, но в силу несостоятельности идеи использовать эффект Пельтье для
охлаждения CPU,в дальнейшем, вероятно будет
использован для охлаждения видеокарты. Тестирован на CPU,
показал такие же результаты, как и вариант large.
 Приводится как пример простоты изготовления вотерблока из
подручных средств в домашних условиях.
Вариант mini Предназначается для охлаждения чипов материнской платы.
Размеры 30х30мм. Показан в стадии обработки заготовки.
Это не в разрезе, а не законченная одна сторона и не
установлены штуцеры.
Далее показана рабочая поверхность вотерблока без
предварительной шлифовки.
Качество поверхности уже вполне приличное. Наличие двойной стенки с
достаточной жесткостью не позволяет предполагать, что рабочая поверхность
в дальнейшем будет деформироваться при перепадах температур (за
исключением, может быть, критических).
Представляю Вашему вниманию простейшую технологию,
рекомендую начать с нее. Я делал так. Технология изготовления вотерблока из медной трубки: Берется кусок медной трубки, необходимой длинны, в
зависимости от количества заготовок с допусками на резы и обработку. Для
вотерблока 40х45мм я брал
трубку 30мм в диаметре, для 50х50мм - подсчитайте сами... Обжигается
газовой горелкой или на газовой плите для придания меди большей
эластичности. Слегка сжимается в тисках. Предварительно я подкладываю алюминиевые
полоски. В просвет
трубки вставляется металлическая пластинка, брусок 2-3мм толщиной и на
ней делается обжим трубки. Производится
разметка и кернение (можно и без последнего) будущих отверстий для
штуцеров. Сверлятся отверстия, вначале меньшего, затем нужного
размера. Нарезаются
кусочки трубки для штуцеров длинной 20-25мм. Я их прогоняю на токарном
станочке, делаю выточку под отверстие в заготовке вотерблока, но и это
не является обязательным. Главное чтобы штуцеры входили в отверстие
плотно. Следующий
этап- вставляем алюминиевую или любую другую пластинку в просвет тела
вотерблока 1-1,5-2, кому что предпочтительней и обжимаем заготовку
окончательно с усилием в тисках (не забывать подкладывать алюминиевые
пластинки, а то получите отпечатки губ от тисков). Всю эту процедуру
можно делать под прессом, что будет еще качественней. Ножевкой
пропиливаем боковые стенки уже разрезанных по необходимой длине
заготовок на глубину 1мм. не вынимая изнутри металлическую полоску, а сдвинув ее внутрь на
1-1,5мм молоточком загибаем вниз кромку со стороны штуцеров. Материал
пластичный, поэтому щелей практически не будет. В таком виде вы видите
мою заготовку. Далее, в
зависимости от Ваших наклонностей, можете вставить внутрьZ образную или какой другой конфигурации медную
проволоку для создания каналов. Не забудьте о центровки, возможно
необходимо будет поджать плоскостями. В любом случае необходимо
проложить поперек отрезок медной проволоки диаметра щели на глубину
1,5мм и по ней загибать вниз штуцерную сторону кромки. Вставляем штуцеры, наносим флюс, хорошо разогреваем
горелкой или ставим на плиту,
прислоняем проволочку олова (лучше без канифоли) и если медь прогрета
хорошо, олово растечется и заполнит все швы в один момент. Аккуратно и
надежно. Не старайтесь ляпать побольше олова. Швы могут быть заполнены
оловом незаметно для глаза. Лучше остудите и проверьте на герметичность.
Вот и все.
Далее обработка, полировка установка и тестирование. Как видите, все быстро и просто. Желаю удачи!!! P.S. Я не имею, к сожалению, технического образования, поэтому
некоторые мои выражения с технической точки зрения возможно выглядят,
будем говорить, не совсем грамотно, поэтому не обессудьте. II. Светящиеся трубки

1. ПВХ трубка 3мм внутренний диаметр. 2. Две красные мини лампочки 1,5 v -
50mA каждая (синих не нашел) 3. Просвет трубки заполнил силиконовым
герметиком. Использовал тот что был, а он мутноватый, как видно на фото. В
магазине видел полностью прозрачный, но пожалел 7 баксов, решил вначале
поставить эксперимент. Подключил к батарейке на 1,5 v,
параллельно. Свечение наполнителя есть, около 4 см от
лампочек, затем теряется. (мутноватый наполнитель). Яркость не достаточная
(а что можно ожидать от лампочки в 1,5v !). В
темноте светится хорошо. Выводы: а. Нужны светодиоды и большей мощности. б. ПВХ трубка удовлетворяет требованиям
"светящейся трубки". в. Наполнитель по консистенции отвечает
требованиям, но должен быть "кристально" прозрачным. Хорошо бы
использовать люминоформный наполнитель. г. Идея появившаяся на форуме имеет право на
существование и даже более... |
